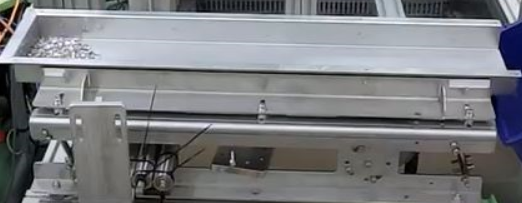

動画ではM8のナットをサンプルワークとして搬送しているのですが、動画として配信できるレベルまで作りこむのに、大きな項目だけでも以下のような検証内容がありました。

• 振動方式の検討 ～強制方式か共振方式か～
• モーター２台の同期周波数の検証 ～モーターの個数と取付方法～
• ばねの種類の検証 ～板ばね？コイル？～
• 上下、前後の重量バランスの検証
• 騒音値、音圧測定と騒音対策
• 設計に関して
• 等々…

上記の検証内容の中で、「モーター２台の同期周波数の検証 ～モーターの個数と取付方法～」に関して、今回のブログではもう少し詳しく解説を交えてご紹介いたします。

まず前提として、振動の方式としては共振方式を選択しています。

搬送する使用部材はモーターを選定し、バイブレータとして搬送させています。
さらにそこから、「搬送したい方向だけに力を加える」ためにモーターを２台、逆向きに取り付けて使用します。

ここからが重要な検証ポイントです。

絶対条件として左右のモーターの回転数（周波数）が一致していなければなりません。
振動の力、装置の重さ等で変わりますので、逆に回転数（周波数）が一致するポイントを探し出す必要があります。

当然目に見えて理解できる速さでは、モーターは回転していません。

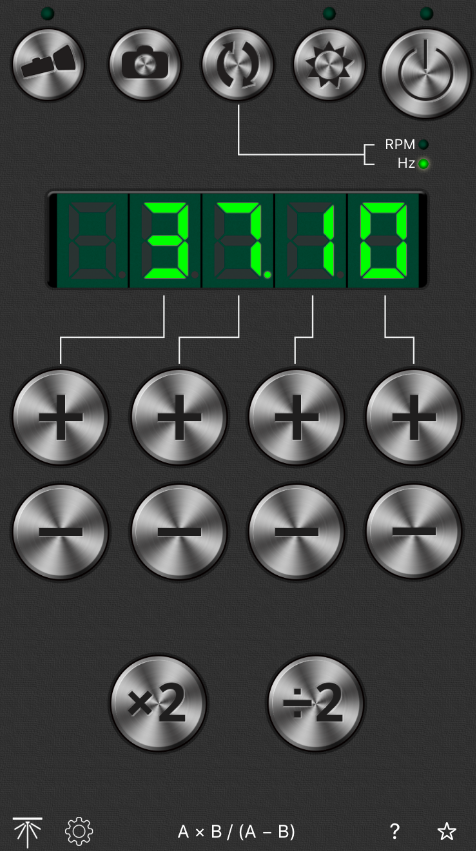

そこで今回、iPhoneアプリ「ストロボライト・タコメーター」にて検証することとしました。

以下に使用した画像を掲載します。

手順としてはモーターの周波数（インバータを使用して、調整可能であることが前提）を目安にアプリの値を設定します。
これでスタートすれば一定周期でフラッシュが点灯します。
これにより以下のように見ることができます。

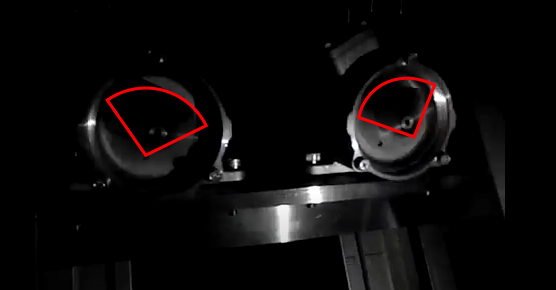

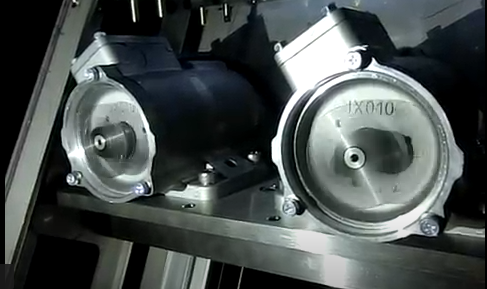

「普通のライト」画像に比べて「ストロボのライト」画像のモーターの振動子が上側にあるのがわかります。

ここで一致する周波数のあたりをつけます。

このような身近にあるスマホアプリを使用して、スピーディーに検証できるような工夫をしています。

たかがスマホ、されどスマホだなぁと感心させられます。

今後も簡易的なテストに使用できる便利なスマホアプリがありましたら、随時ブログ、メルマガ等でご紹介していきます。
